Moulded Case Circuit Breakers (MCCB)





I)    MOULDED CASE CIRCUIT BREAKERS
3-Pole, 500/690V With Thermal and Magnetic Trips
“TERASAKI” Brand “TemBreak” Series.
All MCCBs are fully rated at 500C.
  Model                            AC REAKING CAPACITY
      STANDARDS
      IEC 947-2(Icu≥Ics)
      400V Icu/Ics              415V Icu/Ics
a)       STANDARD MCCB MODELS:

3, 5, 10, 15, 20 & 30 Amps XS30NB *  TB1 2.5KA/1.3KA 2.5KA/1.3KA
40 & 50 Amps XE50NB TB1 2.5KA/1.3KA 2.5KA/1.3KA
15, 20, 30, 40, 50 & 60 Amps
XE100CB
TB1 5KA/2.5KA 5KA/2.5KA
75 & 100 Amps XE100CB TB1 5KA/2.5KA 5KA/2.5KA
10, 15, 20, 30, 40, 50 & 60Amps E100SF * TB2C 16KA/8KA 10KA/5KA
75A & 100Amps E100SF * TB2C 16KA/8KA 10KA/5KA
10, 15, 20, 30, 40, 50 & 60Amps XE100NS TB1 15KA/7.5KA 10KA/  5KA
75 & 100Amps XE100NS TB1 15KA/7.5KA 10KA/  5KA
16, 20, 32, 40, 50, 63, 80 & 100Amps S160SCF TB2C 25KA/13KA 25KA/13KA
16, 20, 32, 40, 50, 63    & 80Amps EP125NF *+ TBEP 30KA/ 15KA 25KA/ 13KA
125Amps S160SCF TB2C 25KA/13KA 25KA/13KA
160Amps S160SCF TB2C 25KA/13KA 25KA/13KA
125, 150, 200 & 225 Amps E250SF * TB2C 25KA/ 19KA 25KA/19KA
150, 200 & 225Amps S225NF TB2 35KA/35KA 35KA/35KA
125, 150, 200 & 225 Amps S250SF TB2C 40KA/20KA 40KA/20KA
150, 200 & 225Amps S225GF TB2 65KA/35KA 65KA/35KA
250Amps EP250NF *+ TBEP 18KA / 9KA 18KA/9KA
250 Amps E250SF  * TB2C 25KA/ 19KA 25 KA/19KA
250 Amps S250NF TB2 35KA/ 35KA 35 KA/35KA
250 Amps S250SF TB2C 40KA/20KA 40 KA/ 20KA
250 Amps S250GF TB2 65KA/ 35KA 65 KA/35KA
250, 300 & 400 Amps E400NF TB2 25KA/25KA 25 KA/ 25KA
500 & 630 Amps S630CF TB2 36KA/36KA 36 KA/ 36KA
800 Amps  S800CF TB2 36KA/36KA

36 KA/ 36KA



1000 A Set. 500 to 1000A (LSI) S1000SE  TB2 50 KA /38KA 50 KA /38KA
1000A, Set: 500 to 1000A (LSI) S1000NE  TB2 70 KA /50KA 70 KA /50KA
1250A,Set.  630 to 1250A (LSI) S 1250SE TB2 50 KA /38KA 50 KA /38KA
1250A, Set: 630 to 1250A (LSI) S1250NE TB2 70 KA/50KA 70 KA/50KA
1600A, Set. 800 to 1600A (LSI) S 1600SE TB2 50 KA /38KA 50 KA /38KA
1600A, Set: 800 to 1600A (LSI) S1600NE TB2 100KA/75KA 85KA/65KA
2000A, Set: 1000 to 2000A (LSI) XS2000NE TB1 100KA/75KA 85KA/65KA
w/Aux. Sw.

2500A, Set: 1250 to 2500A (LSI) XS2500NE TB1 100KA/75KA 85 KA/65 KA
w/Aux. Sw.

NOTE:
1) Breakers below 1000A Frame are with Thermal Magnetic Trips as standard, however models with Adjustable
  Electronic trips are also available.  Breakers of 1000A & above are all with Adjustable Electronic trips & full
  LSI (Overload, Selective and Instantaneous Protections).
2) Breakers of 800A & above are supplied with Extension Handle.
3) Breakers of 500A & above are with attached bars (TB1).

       *        All products are Made in Japan factory except selected items marked with * which are Made in Terasaki Electric Malaysia Factory.

       +       Available till the stocks last.



b)      STANDARD ADJUSTABLE MCCB MODELS:  TemBreak / TemBreak2 Series

100 Amps,   Setting           12.5 to   20A
   20    to   32A
        32    to   50A       XS 125NJ + TB1  30KA/15KA 25KA/13KA
                                              40    to   63A

100 Amps,  Setting             16 to 25A
25 to 40A S 160SCJ TB2C 25KA/13KA 25KA/13KA
40 to 63A
 63 to 100A


100 Amps,  Setting             16 to 25A

25 to 40A S 160SJ TB2C 40KA/20KA 40KA/20KA
40 to 63A
 63 to 100A


100 Amps,   Setting            12.5 to   20A

20 to 32A
32 to 50A S 125NJ TB2 36KA/36KA 36KA/30KA
40 to 63A
63 to 100A
125 Amps, Setting             80 to 125A S 160SCJ TB2C 25KA/13KA 25KA/13KA
125 Amps, Setting             80 to 125A S 160SJ TB2C 40KA/20KA 40KA/20KA
125 Amps, Setting             80 to 125A S 125NJ TB2 36KA/36KA 36KA/30KA

160 Amps, Setting           100 to 160A S 160SCJ TB2C 25KA/13KA 25KA/13KA
160 Amps, Setting           100 to 160A XS 250NJ + TB1 35KA/18KA 25KA/13KA
160 Amps, Setting           100 to 160A S 250SJ TB2C 40KA/20KA 40KA/20KA
160 Amps, Setting           100 to 160A S 250NJ TB2 36KA/36KA 36KA/36KA

250 Amps, Setting           160 to 250A XS 250NJ + TB1 35KA/18KA 25KA/13KA
250 Amps, Setting           160 to 250A S 250SJ TB2C 40KA/20KA 40KA/20KA
250 Amps, Setting           160 to 250A S 250NJ TB2 36KA/36KA 36KA/36KA

400 Amps, Setting           250 to 400A E 400NJ TB2 25KA/25KA 25KA/25KA
400 Amps, Setting           250 to 400A S 400CJ TB2 36KA/36KA 36KA/36KA
400 Amps, Setting           250 to 400A XS 630CJ + TB1 45KA/23KA 35KA/18KA

630 Amps, Setting           250 to 630A E 630NE TB2 36KA/36KA 36KA/36KA


c)   EXTRA HIGH BREAKING CAPACITY/ADJUSTABLE MCCB MODELS: TemBreak / TemBreak2 Series

100 Amps,   Setting        12.5 to   20A
                                          20    to   32A XH 125NJ +      TB1 50KA/25KA          50KA/25KA
                                          40    to   63A

100 Amps, Setting        12.5 to 20A
                                        20 to 32A
                                        32 to 50A S 125GJ TB2 65KA/36KA 65KA/33KA
                                        40 to 63A
                                        63 to 100A

125 Amps, Setting       80 to 125A XH 125NJ + TB1 50KA/25KA 50KA/25KA
125 Amps, Setting       80 to 125A S 125GJ TB2 65KA/36KA 65KA/36KA
160 Amps, Setting      100 to 160A S 250GJ TB2 65KA/36KA 65KA/36KA
250 Amps, Setting      160 to 250A S 250GJ TB2 65KA/36KA 65KA/36KA
400 Amps, Setting       250 to 400A  S 400NJ      TB2 50KA / 50KA        50KA / 50KA
630 Amps, Setting      250 to 630A          S 630CE      TB2 50KA / 50KA        50KA / 50KA
800 Amps, Setting      500  to  800A          S 800CJ       TB2   36 KA /36KA  36 KA /36KA
800 Amps, Setting      500  to  800A          S 800NJ       TB2   65 KA /33KA        50KA/50KA
1000 Amps, Setting   500  to  1000A        S 1000SE     TB2   50 KA /38KA         50KA/38KA
1250 Amps, Setting   630  to  1250A        S 1250SE     TB2   50 KA /38KA         50KA/38KA
1600 Amps, Setting   800  to  1600A  S 1600SE     TB2   50 KA /38KA         50KA/38KA

+       Available till the stocks last. Replacement models are given in the TB2 Series.

d)   EXTRA POWER BREAKING CAP./ADJUSTABLE MCCB MODELS: TemBreak/TemBreakPLUS/TemBreak2 Series

100 Amps, Setting     12.5 to 20A
                                       20 to 32A
                                       32 to 50A XH 125PJ TB1P 50KA / 50KA 50KA / 50KA
                                       40 to 63A
                                     63 to 100A

100 Amps, Setting    12.5 to 20A
                                        20 to 32A
                                        40 to 63A TL 100NJ+ TB 85KA / 85KA 85KA / 85KA
                                      63 to 100A

100 Amps, Setting     12.5 to 20A
                                         20 to 32A H 125NJ TB2 125KA / 85KA 125KA / 85KA
                                         40 to 63A
                                       63 to 100A


125 Amps, Setting       80 to 125A
H 125NJ TB2 125KA / 85KA 125KA / 85KA


160 Amps, Setting      100 to 160A
H 250NJ TB2 125KA / 85KA 125KA / 85KA


250 Amps, Setting      160 to 250A
H 250NJ TB2 125KA / 85KA 125KA / 85KA

250 Amps, Setting      160 to 250A
TL250NJ+ TB 100KA  /100KA 85KA/85KA


400 Amps, Setting      250 to 400A
S 400GJ TB2 70KA / 50KA 70KA / 50KA

400 Amps, Setting      250 to 400A
S 400PJ TB2 85KA / 85KA 85KA / 85KA
400 Amps, Setting      250 to 400A
630 Amps, Setting      250 to 630A S 630GE TB2 70KA / 50KA 70KA / 50KA


600 Amps, Setting      350 to 600A
TL 600NE+ TB 125KA/ 70KA 125KA/ 70KA

800 Amps, Setting      400 to 800A H 800NE TB2 125KA / 94KA 125KA/94KA
800 Amps, Setting     400 to 800A TL 800NE+ TB 125KA / 70KA 125KA / 70KA

1000Amps,  Set:        500 to 1000A (LSI)         S1000NE TB2 70KA/50KA 70KA/50KA

1250A, Set:                630 to 1250A (LSI)                    S1250NE TB2 70KA/50KA 70KA/50KA

1600A, Set:               800 to 1600A (LSI)                    S1600NE TB2 100KA/75KA 85KA/ 65KA

2000A, Set:              1000 to 2000A w/Aux. Sw.(LSI XS2000NE TB1 100KA/75KA 85KA/ 65KA

2500A, Set:              1250 to 2500A w/Aux. Sw.(LSI) XS2500NE TB1 100KA/75KA 85KA/ 65KA



e)    4-POLE MCCBs:    STANDARD & HIGH BREAKING CAPACITY MCCBs MODELS:

30, 50, 60A                                    XS 100NB *+ TB1 30KA/15KA  25KA/13KA
16, 20, 32, 40, 50, 63 & 100A S160SCF TB2C 25KA/13KA 25KA/13KA
125A S160SCF TB2C  25KA/13KA 25KA/13KA
160A S160SCF TB2C  25KA/13KA 25KA/13KA
200 Amps Setting         200A… E 250SF * TB2C  25KA/19KA 25KA/19KA
200 Amps Setting         200A… S 250SF TB2C  36KA/20KA 40KA/20KA
250 Amps Setting         250A… E 250SF* TB2C  25KA/19KA 25KA/19KA
250 Amps Setting         250A S 250SF TB2C  40KA/20KA 40KA/20KA
630 Amps, Setting        630A S 630CF TB2 36KA/36KA 36KA/36KA

100 Amps, Setting       16 to 25A
                                        25 to 40A S 160SCJ TB2C 25KA/13KA 25KA/13KA
                                        40 to 63A
                                        63 to 100A

100 Amps, Setting       20 to 32A XS 125NJ + TB1 30KA/15KA 25KA/13KA
                                        40 to 63A

100 Amps, Setting       20 to 32A
                                        40 to 63A S 125NJ TB2 36KA/36KA 36KA/36KA
                                       63 to 100A

100 Amps, Setting        20 to 32A
                                         40 to 63A S 125GJ TB2 65KA/36KA 65KA/36KA
                                         63 to 100A

125 Amps, Setting       80 to 125A S 160SCJ TB2C 25KA/13KA 25KA/13KA
125 Amps, Setting       80 to 125A S 125NJ TB2 30KA/15KA 25KA/13KA

160 Amps, Setting      100 to 160A S 160SCJ TB2C 25KA/13KA 25KA/13KA
160 Amps, Setting      100 to 160A S   250NJ TB2 36KA/36KA 36KA/36KA
160 Amps, Setting      100 to 160A S   250SJ TB2C 40KA/20KA 40KA/20KA

250 Amps, Setting      160 to 250A S   250NJ TB2 36KA/36KA 36KA/36KA
250 Amps, Setting      160 to 250A S   250SJ TB2C 40KA/20KA 40KA/20KA
250 Amps, Setting      160 to 250A S   250GJ TB2 65KA/36KA 65KA/36KA



g)   MCCBs 3-POLE FOR MOTOR PROTECTION  *

THREE PHASE MOTOR  AMPS MODEL AC BREAKING CAPACITY
CAPACITY AT / / STANDARD IEC947-2
 415/440V 50Hz     415V

0.5HP / 0.4  KW 1.40 Amp XM 50CS(B) 2.5KA/1.3KA
1   HP / 0.75KW 2 Amp XM 50CS(B) 2.5KA/1.3KA
2   HP / 1.5 KW 4 Amp XM 50CS(B) 2.5KA/1.3KA
3   HP / 2.2 KW 5 Amp XM 50CS(B) 2.5KA/1.3KA
5   HP / 3.7 KW 8 Amp XM 50CS(B) 2.5KA/1.3KA
7.5HP / 5.5 KW 12 Amp XM 50CS(B) 2.5KA/1.3KA
10 HP / 7.5 KW 16 Amp XM 50CS(B) 2.5KA/1.3KA
15 HP / 11 KW 25 Amp XM 50CS(B) 2.5KA/1.3KA
20 HP / 15 KW 32 Amp XM 50CS(B) 2.5KA/1.3KA
25 HP / 18.5KW 40 Amp XM 50CS(B) 2.5KA/1.3KA
30 HP / 22 KW 45 Amp XM 50CS(B) 2.5KA/1.3KA
5   HP / 3.7 KW 8 Amp XM 50NS(B) 7.5KA/3.7KA
10 HP / 7.5 KW 16 Amp XM 50NS(B) 10KA/ 5  KA

Items marked with * are Made in Terasaki Electric Malaysia Factory

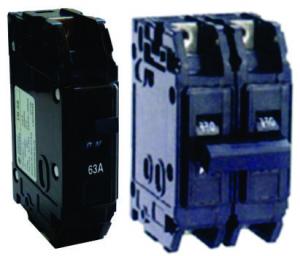

IV) SINGLE POLE & DOUBLE POLE MCCBs FOR DISTRIBUTION CIRCUITS

254/440V (Depth: 60mm)   Model AC BREAKING
    CAPACITY
1-POLE
6, 10, 15, 20, 30, 40, 50 & 63 Amps TB-5S * 6KA
100 Amps TB-10S * 6KA
16, 30, 60, 100 & 125 Amps XS125NS * 25KA
  (E160SCF)

2-POLE
6, 10, 15, 20, 30, 40, 50 & 63 Amps TB-5S * 6KA

*      From Terasaki Electric Malaysia Factory





V)  COMBINATION CIRCUIT BREAKERS TemStart

MODEL: CURRENT SETTING RANGE SUITABLE MOTOR RATING AT 380/440VAC AC BREAKING CAPACITY
    @ 415/440V

CS50 + 3.2 1.6   to 3.2A 0.75KW / 1   HP 50KA
CS50 + 6.3 3.15 to 6.3A 1.5 KW / 2   HP 50KA
    2.2 KW / 3   HP
CS50 + 12.5 6.25 to 12.5A 3.7 KW / 5   HP 50KA
    5.5 KW / 7.5 HP
CS50 + 25 12.5 to 25A 7.5 KW / 10 HP 50KA
    11  KW / 15 HP
CS50 + 50 25    to 50A 15  KW / 20 HP 50KA
    18.5KW / 25 HP
    22  KW / 30 HP
ELECTRICAL LIFE       :  1.5 MILLION OPERATIONS.
CONTROL VOLTAGE   :  380 to 440VAC

NOTE:
This list is subject to change without notice and goods being in stock.
The prices in the list are reference prices and not sale prices. Discounts/Multipliers are applicable.
The delivery, packing and forwarding charges are extra.  All dispatches are made on buyer’s risk and account
